Versatile Magnetron Sputtering System For Functional Film Deposition Coating

Versatile Magnetron Sputtering System For Functional Film Deposition Coating

  • ItemNo :

    Lith-CK300-07
  • MOQ :

    1
  • Compliance:

    CE Certified
  • Warranty:

    1 year
  • Delivery Time:

    5 days
  • Email :

    Louis@lithmachine.com
  • Product Details

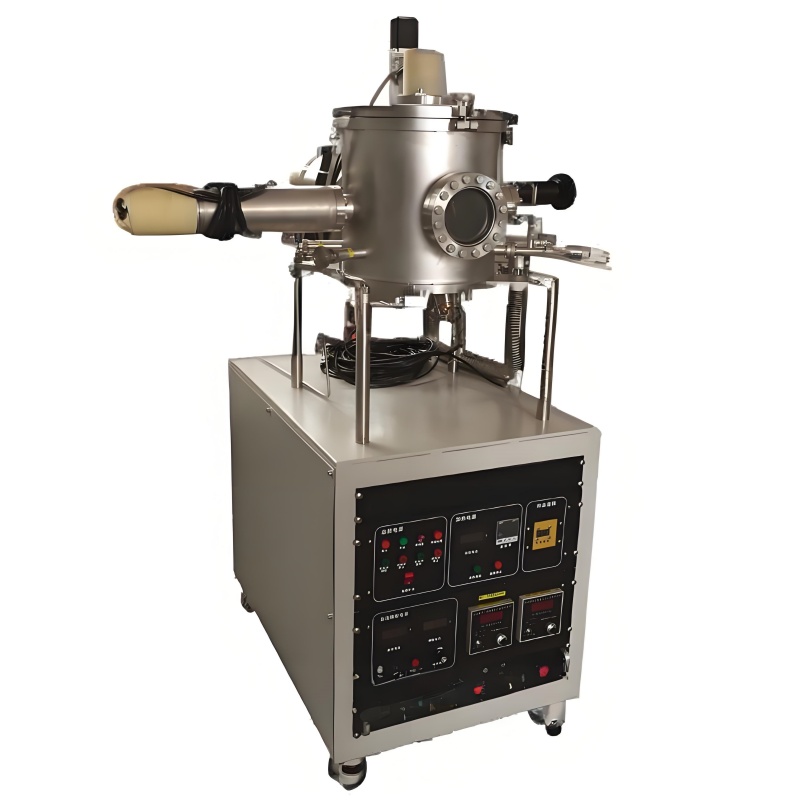

Versatile Magnetron Sputtering System For Functional Film Deposition Coating



Model: CK300-07- Versatile Magnetron Sputtering System For Functional Film Deposition Coating


Application:
Designed for the preparation of nanoscale single-layer and multilayer functional films, including hard coatings, metallic films, semiconductor films, and dielectric films. It is widely suitable for scientific research and small-batch production in universities and research institutes. Equipped with an anode-layer ion source for pre-cleaning and assisted deposition, as well as a reverse sputtering function to enhance film quality and adhesion.

System Configuration:
The system consists of a sputtering vacuum chamber, permanent magnet sputtering targets (3 targets), a single-substrate heating stage, DC/RF power supplies, gas supply system, pumping system, vacuum measurement, electrical control system, and mounting platform.

Technical Specifications

Parameter

Specification

Chamber Structure

Vertical, top-loading; stainless steel & vacuum-compatible materials

Base Pressure (Sputtering Chamber)

≤5×10⁻⁶ Pa

Leak Rate

≤5×10⁻⁷ Pa·L/s

Pressure Rise Rate

≤1 Pa (after 12 hours of pump shutdown)

Pumping System

Domestic molecular pump + mechanical pump

Magnetron Targets

3 × 3-inch HV-compatible (2 standard field, 1 strong field)

Power Supplies

RF: 600 W, 13.56 MHz (auto-matching); DC: 2 × 1000 W

Target-Substrate Distance

40–120 mm (adjustable)

Substrate Heating

Max 450°C, programmable control

Film Thickness

Cu/Al: 4–5 μm; Ni/PTFE: 1–2 μm

Uniformity (2-inch area)

≤5% deviation

Adhesion Test

Withstands 3 tape-peeling tests (glass/si/ceramic)

Pre-Cleaning

Reverse sputtering capability

Ion Source

Anode-layer for cleaning & assisted deposition

Gas Control

2 MKS mass flow controllers (reactive/Ar); gas mixing

Baking Temperature

150°C (infrared heating)

Safety Features

Water/power failure interlock; anti-misoperation


Key Features & Suitability

1. Precision Deposition

·Supports DC/RF sputtering for diverse materials (metals, semiconductors, dielectrics).

·Ion-assisted deposition enhances film density and adhesion.

2. High Vacuum Stability

·Ultra-low base pressure (≤5×10⁻⁶ Pa) ensures contamination-free films.

·Low leak rate maintains consistent process conditions.

3. User-Centric Design

·Vertical loading simplifies sample handling.

·Programmable substrate heating (up to 450°C) for optimized film growth.

4. Quality Assurance

·≤5% thickness uniformity and rigorous adhesion standards (tape test).

·Reverse sputtering and ion source for pre-deposition cleaning.

5. Research & Small-Batch Production

·Ideal for universities, labs, and industrial R&D in optics, electronics, and coatings.


Sputter Deposition








PACKAGE:
     1 Standard exported package: Internal anticollision protection, external export wooden box packaging.
     2 Shipping by express, by air, by sea according to customers' requirements to find the most suitable way.
     3 Responsible for the damage during the shipping process, will change the damage part for you for free.


DELIVERY TIME: 15-20 days after confirming order,detail delivery date should be decided according to production season and order quantity
